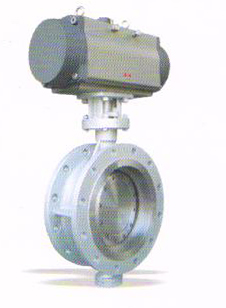

D641X氣動法蘭蝶閥用途及特點 ;
氣動法蘭蝶閥適用于溫度≤120℃,，公稱壓力≤16MPa的食品,、醫藥,、化工,、石油,、電力,、,；治金、城建、輕紡,、造紙等給排水,、氣體管道上作調節流量和截流介質的作用。
1,、設計新穎,、合理，結構獨特,，重量輕,，啟閉迅速。
2,、操力矩小,，操作方便，省力靈巧,。
3,、可以任何位置安裝、維修方便,。
4,、密封件可以更換，密封性能可靠達到雙向密封零泄漏,。
5,、密封材料耐老化、耐腐蝕,，使用壽命長等特點
D641X氣動法蘭蝶閥采用標準 :
設 計 標 準：GB/T12238-1989,；
lS0 10631-1994或BS EN593-1998
法蘭連接尺寸 GB/T17241．6-1998：
IS0 7005-2或BSEN 1092-2002
結 構 長 度 : GB/T1 2221-1989：
lS0 5752-1988或BS EN558-1
壓 力 試 驗：GB/T13927-1 992；JB/T9092-1999,；
lS0 5028-1993或BS 6755-l-1986
D641X氣動法蘭蝶閥密封材料
|
材料品種 |
氯丁橡膠 |
橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
|
代號 |
×或 0rJ |
XA或orJA |
XB或orJB |
xC,、JC或0rF |
XD或orJD |
× E或orJE |
|
耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
|
耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
|
適用工作溫度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |
|
公稱通徑
DN(mm) |
尺寸 (mm) |
|
L |
1.0MPa |
1.6MPa |
|
D |
D1 |
Z-Φd |
D |
D1 |
Z-Φd |
|
50 |
108 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
112 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
|
80 |
114 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
100 |
127 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
|
125 |
140 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
|
150 |
140 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
|
200 |
152 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
|
250 |
165 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
|
300 |
178 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
|
350 |
190 |
505 |
460 |
16-22 |
520 |
, 470 |
16-26 |
|
400 |
216 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
|
450 |
222 |
615 |
565 |
20-26 |
640 |
585 |
20-30 |
|
500 |
229 |
670 |
620 |
20-26 |
710 |
650 |
20-33 |
|
600 |
267 |
780 |
725 |
20-30 |
840 |
770 |
20-36 |
|
700 |
292 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
|
800 |
318 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
D641X氣動法蘭蝶閥主要零件的材料
|
零件名稱 |
材料 |
|
閥體 |
球墨鑄鐵、鑄鋼,、合金鋼、不銹鋼 |
|
蝶板 |
灰鑄鐵,、球墨鑄鋼,、鑄鋼、不銹鋼及特殊材料 |
|
密封圈 |
各種橡膠,、聚四氟乙烯 |
|
閥桿 |
2Cr13,、不銹鋼 |
|
填料 |
0型圈、柔性石墨 |
|
公稱通徑 |
DNmm |
50～2000 |
|
公稱壓力 |
PNMPa |
0.6 |
1.O |
1.6 |
|
試驗壓力 PsMPa |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
O.66 |
1.1 |
1.76 |
|
適用介質 |
空氣,、水,、污水、蒸氣,、煤氣,、油品等 |
|
驅動形式 |
手動,、蝸輪傳動、氣傳動,、電傳動 | |
